Badenia-Wirtembergia, Niemcy

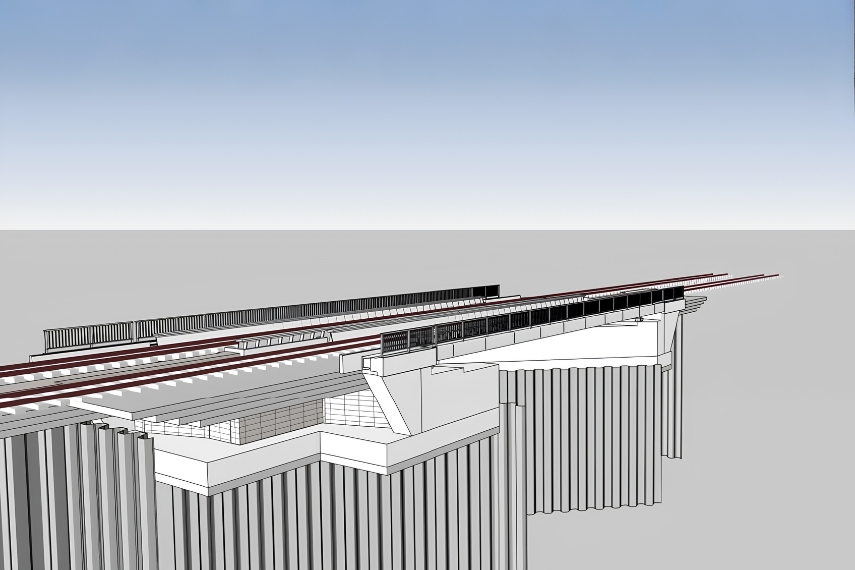

Istniejący wiadukt kolejowy (EÜ) w km 173,518 w Badenii-Wirtembergii to jednoprzęsłowy most stalowy, który jest obecnie przebudowywany. Nowa konstrukcja zostanie wykonana jako most korytowy (Trogbrücke), o długości całkowitej między podporami skrajnymi 25,72/25,92 m i szerokości konstrukcji 13,10 m (na krawędzi gzymsu). Rozpiętość w świetle między przyczółkami wynosi co najmniej 2,00 m, przy prześwicie pionowym 6,046 m, znacznie powyżej wymaganego minimum 5,70 m. Wysokość konstrukcyjna wynosi 1,08 m, wysokość ustroju nośnego 1,38 m, a most krzyżuje się pod kątem 146,7 gon. Powierzchnia pomostu wynosi około 353 m².

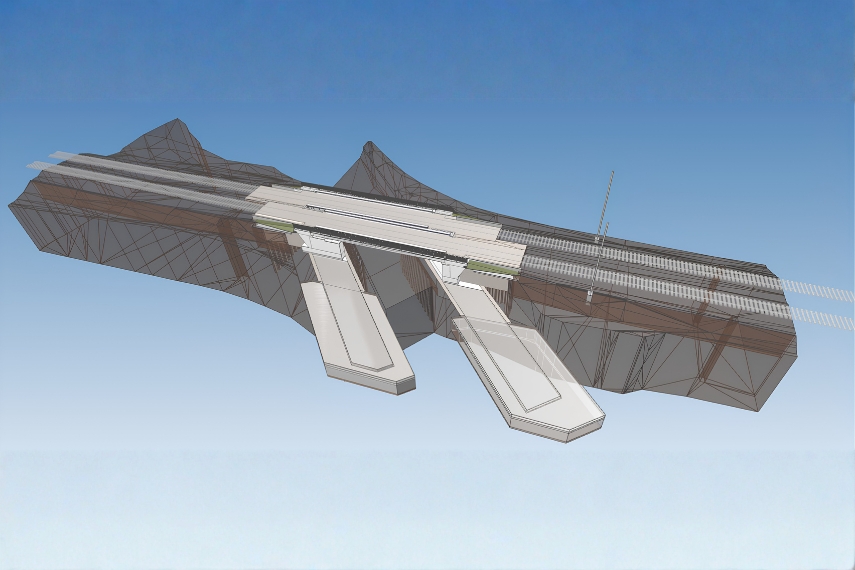

Nasze prace koncentrują się na projektowaniu konstrukcyjnym nowego mostu korytowego, od stalowego ustroju nośnego po przyczółki. Obejmuje to szczegółowe projektowanie konstrukcyjne (fazy 4-5 / LP4-5) nowej konstrukcji oraz koordynację modelu BIM na wszystkich etapach projektowania.
