Rozbudowa na północ od Lengenwang

Ostallgäu, Niemcy

Opis projektu

Projekt obejmuje budowę nowego wiaduktu kolejowego (EÜ) w km linii kolejowej 9+563 na zachód od miejscowości Sigratsbold oraz rozbudowę drogi St 2008 na północ od Lengenwang, w powiecie Ostallgäu, od km drogi 4+603 do km 7+137.

Oba obiekty zaprojektowano jako mosty żelbetowe. Wiadukt kolejowy (EÜ) zaprojektowano na obciążenia ruchem kolejowym (model obciążenia 71 oraz SW/0) i ma powierzchnię pomostu ok. 67 m², długość całkowitą 9,00 m, rozpiętość w świetle 7,00 m oraz szerokość całkowitą 7,41 m. Wiadukt drogowy (SÜ) zaprojektowano zgodnie z DIN EN 1991-2, model obciążenia 1, i ma powierzchnię pomostu ok. 127 m², taką samą długość całkowitą i rozpiętość w świetle jak EÜ, a także szerokość całkowitą od 13,973 do 14,112 m. Oba obiekty krzyżują się pod kątem 100,01 gon i mają prześwit pionowy co najmniej 4,50 m.

Nasza praca

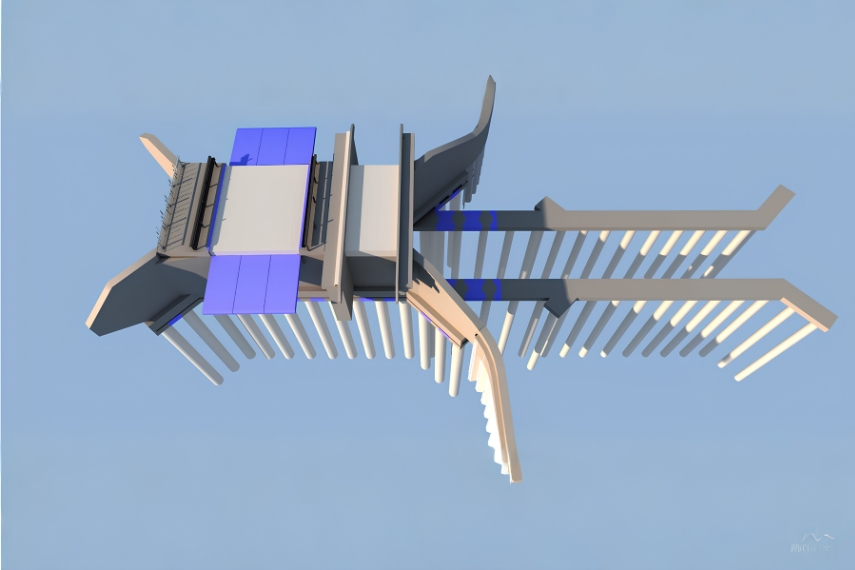

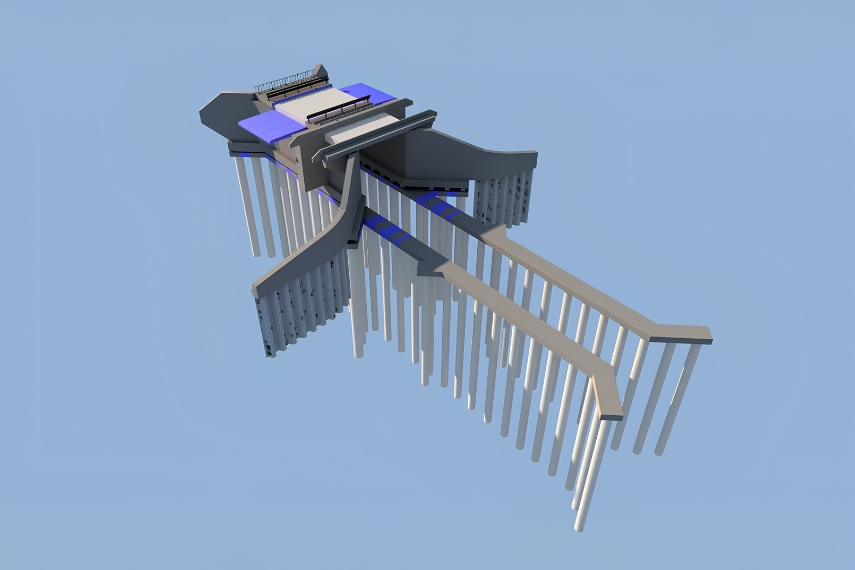

Nasze prace koncentrują się na projektowaniu konstrukcyjnym obu obiektów, wiaduktu kolejowego i wiaduktu drogowego, od żelbetowego ustroju nośnego po przyczółki. Obejmuje to szczegółowe projektowanie konstrukcyjne (fazy 4-5 / LP4-5) obu obiektów oraz koordynację modelu BIM na wszystkich etapach projektowania.
